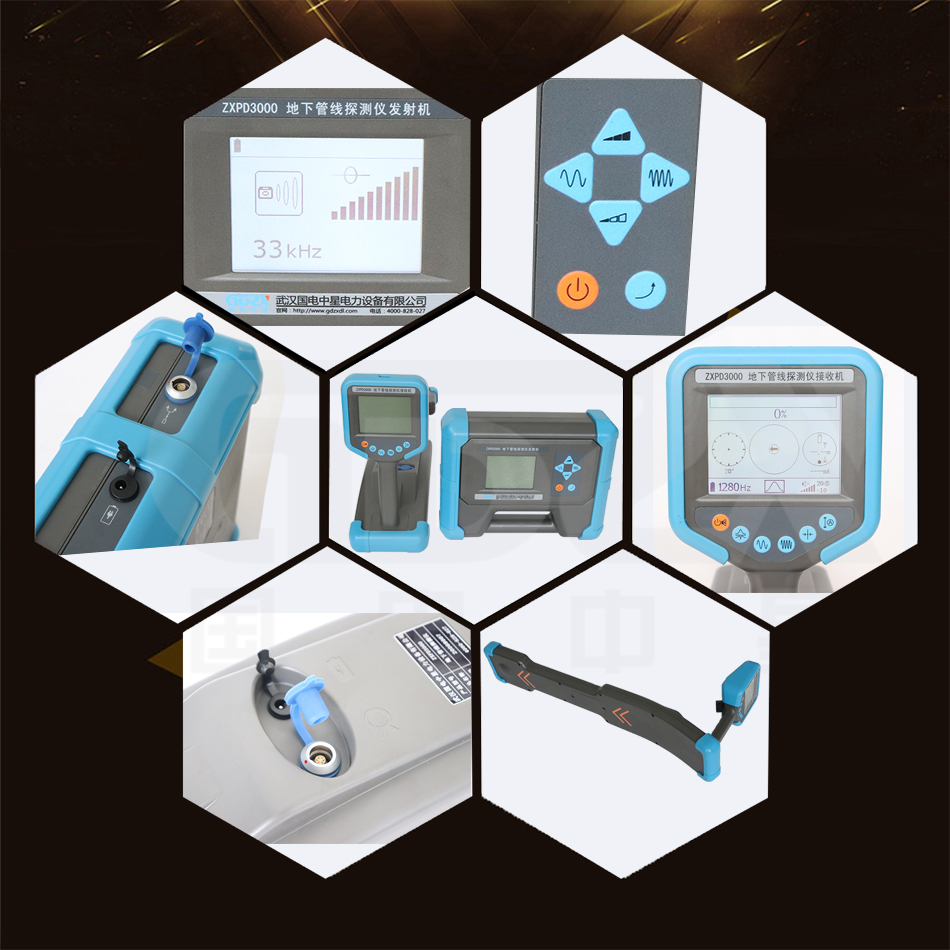

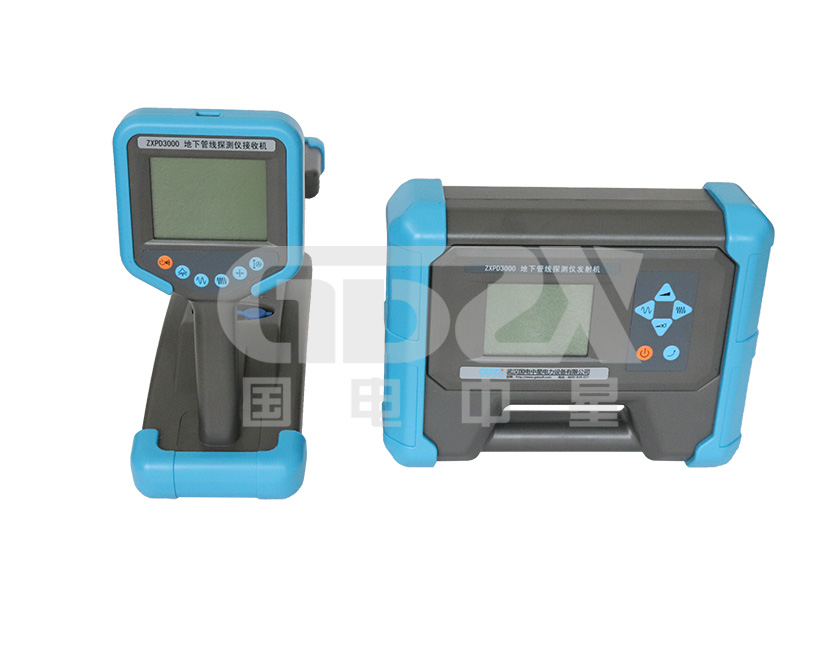

ZXPD3000系列地下管線探測儀是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行鑒別，以及管道絕緣破損和部分類型電纜故障的查找。

產品別稱
智能管線探測儀、管線探測儀、地下管線檢測儀、電纜路徑探測儀、電纜路徑儀

1. 發射機

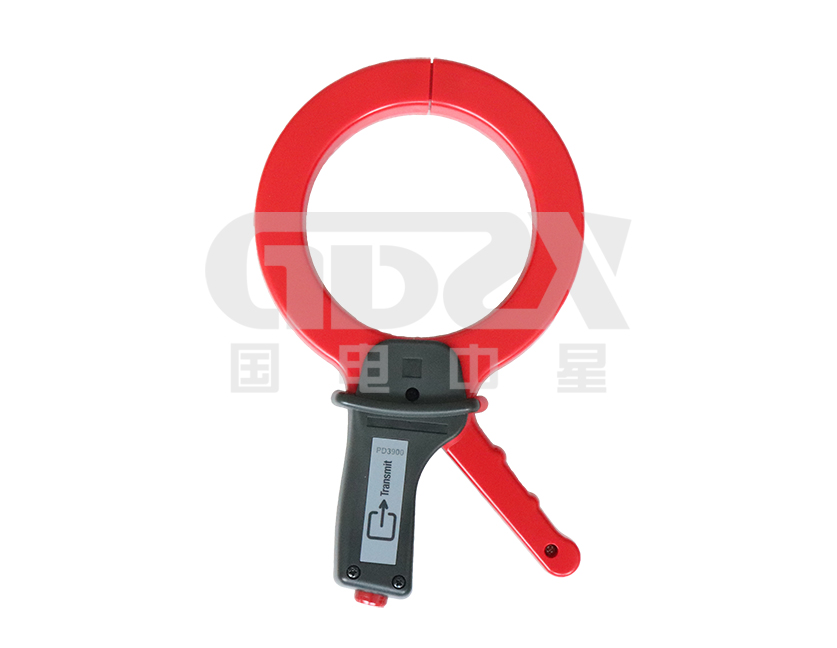

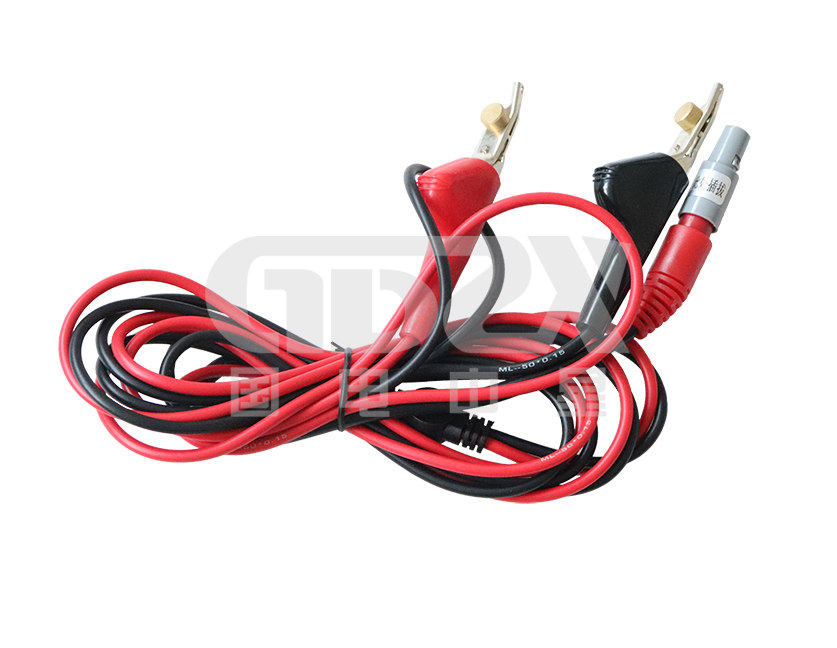

1) 輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）、查障升壓器（選配）。

2) 輸出頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

3) 輸出功率：10W，10檔可調，全自動實時阻抗匹配。

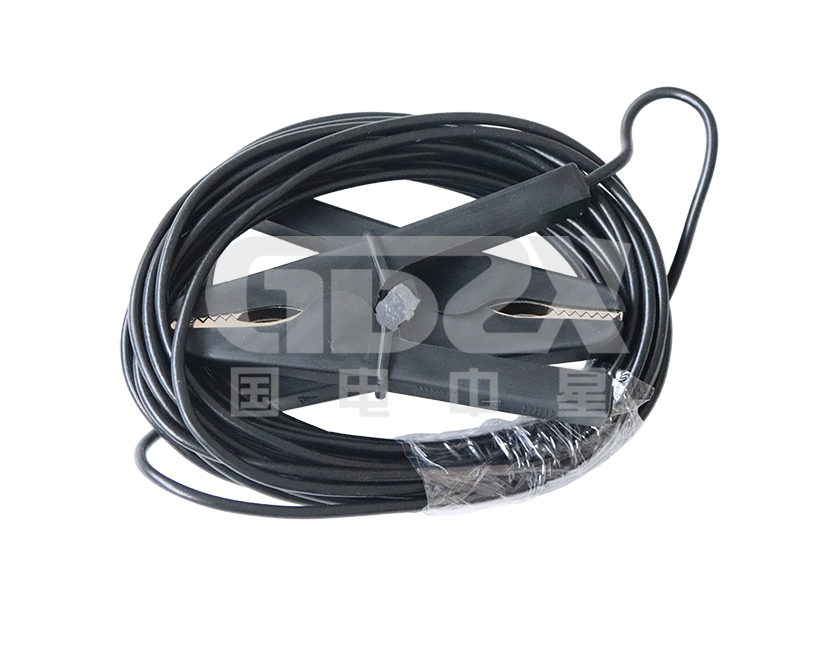

4) 直連輸出電壓：150Vpp。

5) 過載和短路保護。

6) 人機界面：320×240點陣液晶顯示器。

7) 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

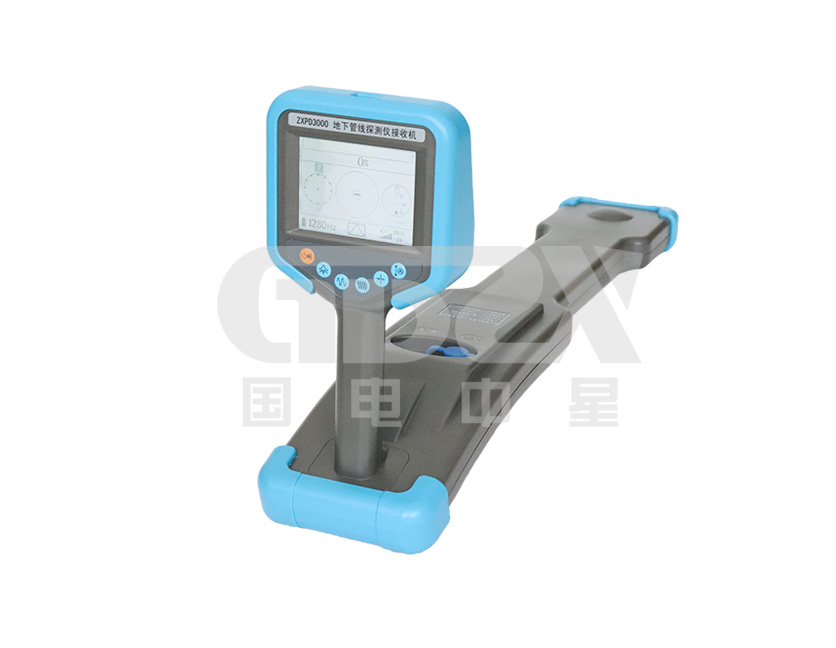

2. 接收機

1) 輸入方式：內置接收線圈、柔性卡鉗(選配)、聽診器(選配)、查障A字架(選配)。

2) 接收頻率：

①　主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

②　工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。

③　射頻被動探測頻段：中心頻率分別為10kHz、33kHz、82kHz。

3) 管線探測模式：寬峰法、窄峰法、音谷法。

4) 電纜鑒別模式：柔性卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。

5) 人機界面：320×240點陣液晶顯示器。

6) 內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。

3. 其他

1) 體積：發射機280×220×90mm，接收機680×120×277mm。

2) 質量：發射機2.3kg，接收機2.0kg。

3) 充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。

4) 使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
