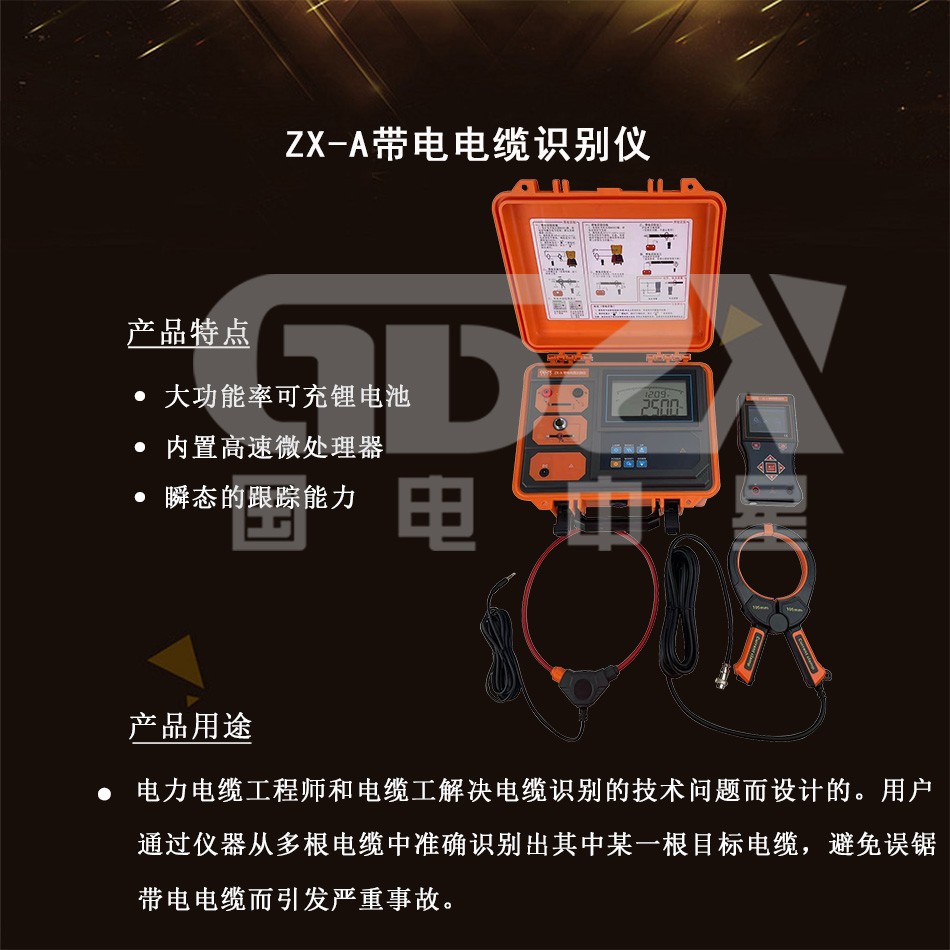

環境溫度

23℃±1℃

-10℃～40℃

/

環境濕渡

40%～60%

＜80%

/

被測電壓電流頻率

50Hz±1Hz

45Hz~70Hz

測試電壓電流時

接收機工作電壓

7.4V±0.5V

7.4V±1V

/

發射機工作電壓

11.1V±0.5V

11.1V±1.5V

/

外電場、磁場

應避免

被測電纜位置

被測電纜處于柔性電流鉗的近似幾何中心位置

電    源

11.1V大容量可充鋰電池，充滿電連續工作約8小時

輸出方式

帶電識別時卡鉗耦合；停電識別時直連輸出

發射頻率

帶電識別時：625Hz、1562Hz、2500Hz、10000Hz，

停電識別時：1562Hz、2500Hz，

按上下箭頭鍵調節發射頻率

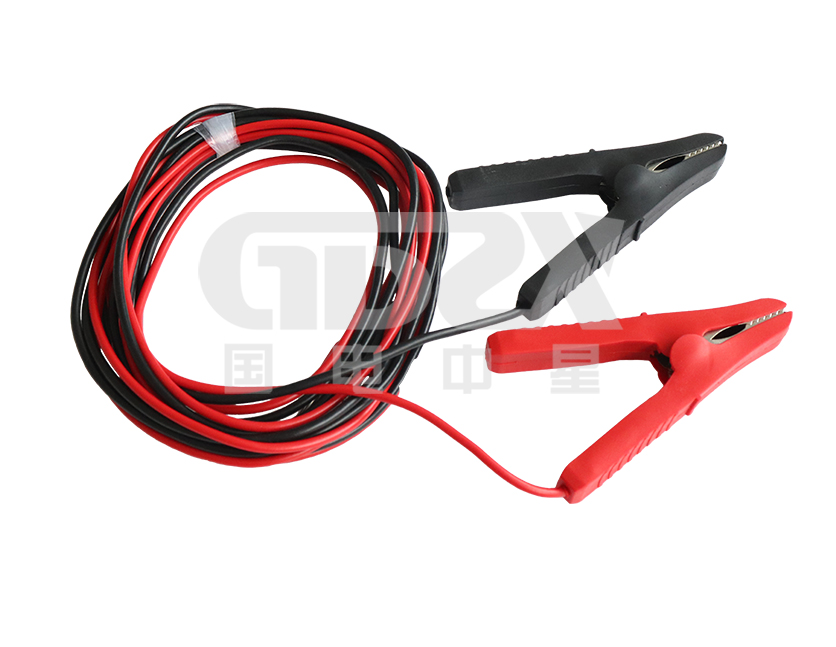

測試線長

3米，帶鱷魚夾，紅黑各1條

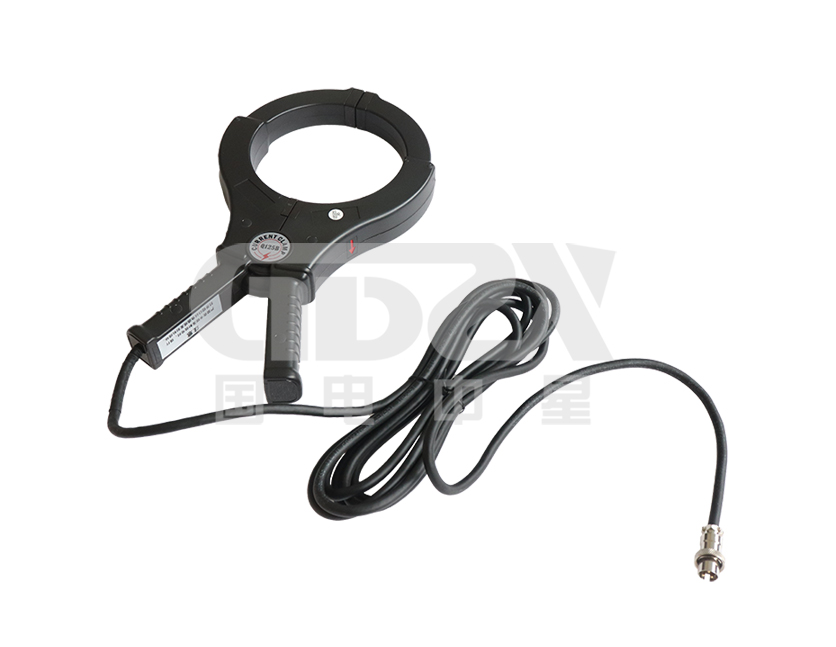

發射鉗尺寸

長寬厚250mm×140mm×35mm

發射鉗內徑

φ105mm

發射鉗線長

3m

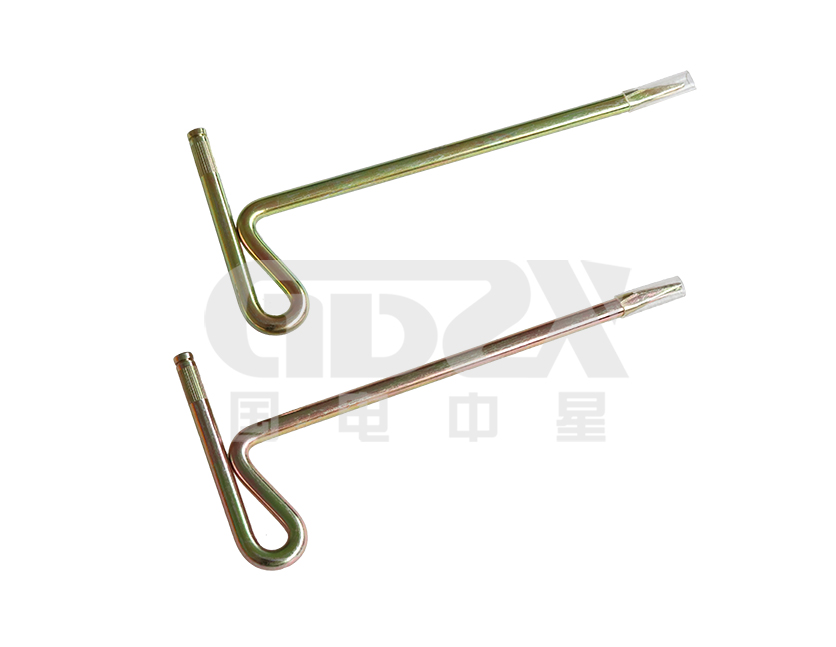

接地針尺寸

長寬厚225mm×100mm×10mm

發射機尺寸

320mm×275mm×145mm

顯示模式

超大LCD實時顯示剩余電池電壓，具有背光燈

LCD尺寸

長寬128mm×75mm；顯示域124mm×67mm

外包裝尺寸

長寬高400mm×245mm×335mm

工作溫度

-10℃～40℃

存儲條件

-20℃~50℃，≤95％RH, 無結露

背光控制

有，白色背光燈

工作溫度

-10℃～40℃

存儲條件

-20℃~50℃，≤95％RH, 無結露

儀表質量

發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機）

電池電量

當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；

低于9.5V時，設備自動關機

充 電 器

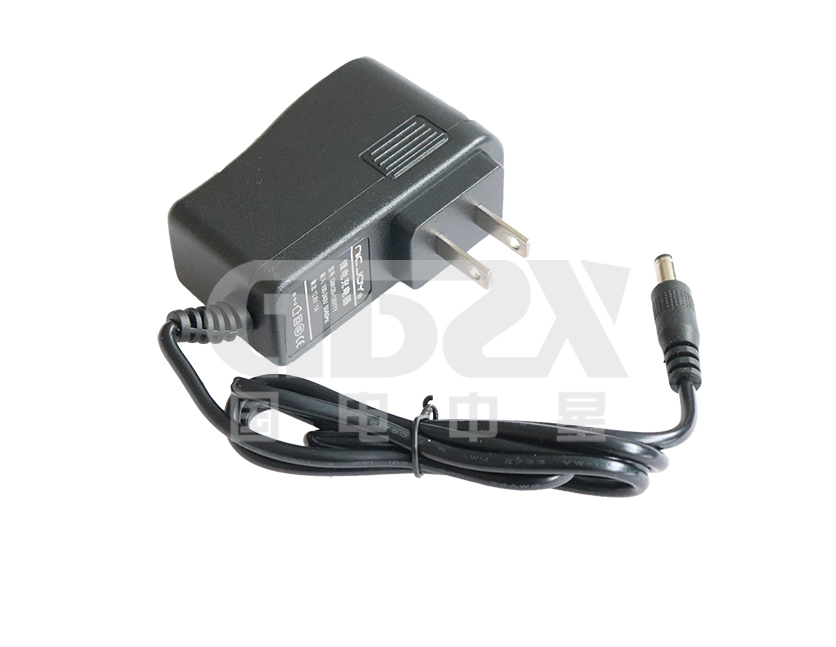

12.6V DC充電器

充電接口

圓形充電接口，DC標識

抗    壓

發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力

耐    壓

AC 3700V/rms(儀器箱頂面與底面之前)

電磁特性

IEC61326(EMC)

參考安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

電    源

7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時

接收頻率

625Hz、1562Hz、2500Hz、10000Hz（識別時，按左右箭頭鍵調節接收頻率大小）

增益強度

1dB、10dB、20dB按左右箭頭鍵調節增益強度

額定電流

約300mA max

顯示模式

3.5寸真彩液晶屏顯示，彩色圖標指示

信號標定

可標定電纜數量：1～10條

有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一

具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定

方向識別

有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一

識別成功

電纜識別成功綠色打鉤圖標指示（√）

非目標電纜

非目標電纜紅橙色打叉圖標指示（×）

接收機尺寸

長寬厚207mm×101mm×45mm

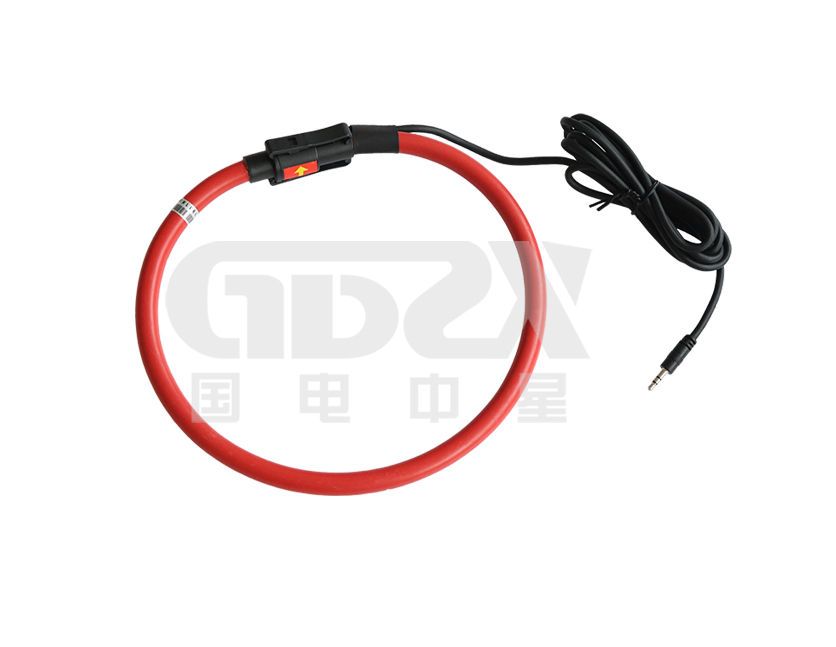

柔性電流鉗

長約620mm，線徑約8mm

線圈內徑

φ200mm（可以根據需要定制更大口徑）

引線長度

柔性電流鉗引線長度：約3m

聽診器尺寸

長寬厚約111mm×60mm×27mm（聽診器選配）

引線長度

聽診器引線長度：約3m

檢測范圍

停電識別：線圈可檢測回路電阻為0Ω～8kΩ的脈沖信號；檢測回路電阻為8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定)

帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里，主要由接地電阻與線纜電阻決定)

量程

交流電壓：0.00V～600V(50Hz/60Hz)

交流電流：0.00A～5000A(50Hz/60Hz)

電流頻率：45Hz~70Hz

精度

交流電壓：±2%±3dgt

交流電流：±2%±3dgt

電流頻率：±2Hz

識別信號

數字顯示

檢測速率

約1次/秒

增益調節

測試界面下，按左右箭頭鍵調節信號放大倍數，使接收信號有效并穩定顯示

背光控制

開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度

自動關機

開機約1小時后，儀表自動關機，以降低電池消耗

電池電壓

當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電

充 電 器

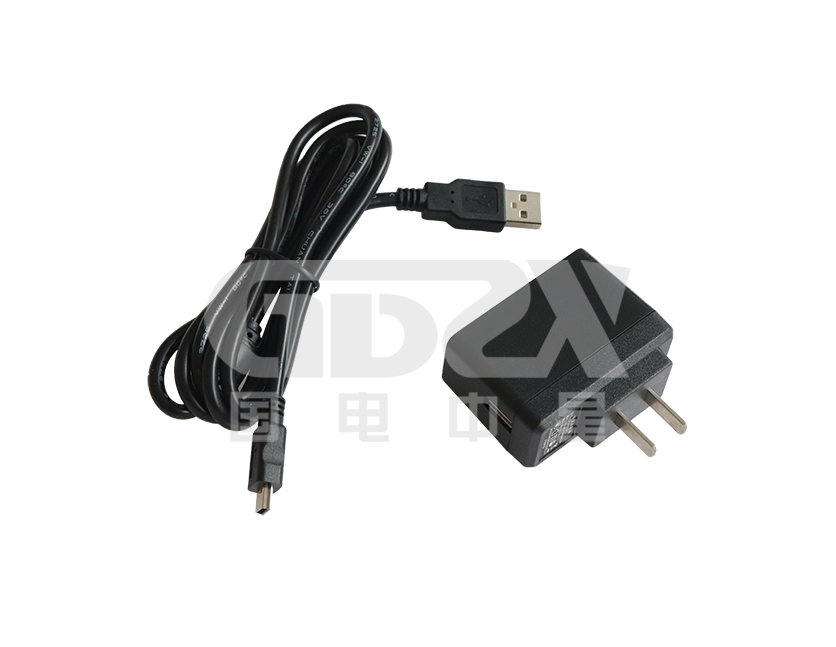

8.4V 1A充電器

充電接口

USB充電接口

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃~50℃，≤95％RH, 無結露

接收機質量

電流鉗172g；接收機370g(帶電池)

耐    壓

AC2000V/rms(外殼前后兩端之前)

適合安規

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
