便攜式振蕩波局部放電測試系統技術解析與應用探討 ——以ZX-MV60為例

電纜作為電力系統中電能傳輸?shù)闹匾d體，其絕緣狀態直接關系到電網運行的可靠性與安全性。局部放電檢測是評估電纜絕緣健康狀況的關鍵手段之一。近年來，振蕩波局部放電測試技術因其便攜、無損、高效等特點，逐漸在中高壓電纜現場測試中得到推廣應用。本文將以ZX-MV60電纜振蕩波測試系統為例，對其技術特點、性能參數與現場適用性進行分析，并與常規測試方法進行對比，為現場技術人員提供選型與操作參考。

一、ZX-MV60系統概述與技術定位

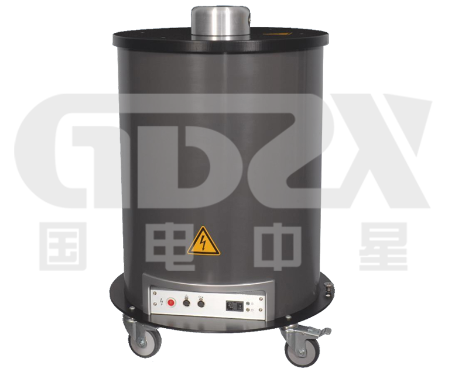

ZX-MV60是一款針對35kV及以下中高壓電纜設計的便攜式振蕩波局部放電測試系統，集成高壓源、耦合電容、分壓器、數據采集與處理單元于一體，具備局部放電檢測、定位與電纜介損評估等功能。其設計理念強調“緊湊化、便攜化、智能化”，適用于現場快速測試與狀態診斷。

二、核心性能參數分析

1. 輸出能力與測試范圍

●   輸出電壓：峰值60kV，對應有效值42.4kV，滿足35kV及以下電纜測試電壓要求。

●   試品電容支持：最大10μF，可測試更長距離或更大電容的電纜，擴展了現場適用性。

●   局放測量精度：1pC，符合IEC60270標準，具備較高的檢測靈敏度。

2. 系統集成與便攜性

●   一體化設計：高壓模塊、采集單元、耦合裝置等集成于單機內，減少外部接線，提升現場操作效率。

●   尺寸與重量：直徑約695mm，高度1080mm，重量80kg，相比傳統諧振系統更便于搬運與現場部署。

●   供電要求：單相110-240V，50Hz左右，適應多數現場電源條件。

3. 功能擴展與智能化

●   局放定位功能：支持150kHz–50MHz帶寬，定位精度可達0.1m，集成TDR校準模式，適用于長短電纜自適應定位。

●   數據接口與軟件：支持USB與以太網通信，配備圖形化分析軟件，支持歷史數據對比、網絡共享與遠程訪問。

●   系統可升級：軟件支持持續更新，兼容未來功能擴展與算法優化。

三、與傳統測試方法的對比

四、現場應用建議與注意事項

1. 適用場景

●   35kV及以下交聯聚乙烯電纜、橡塑電纜的現場絕緣狀態評估。

●   電纜故障初步定位、檢修前后性能對比。

●   配電網、工礦企業、軌道交通等領域的電纜預防性試驗。

2. 操作與安全要點

●   測試前應確認電纜額定電壓與測試電壓匹配，避免過壓損傷。

●   確保接地可靠，系統具備雙接地保護與欠壓/過壓保護功能。

●   軟件應合理設置濾波帶寬與觸發閾值，避免環境干擾影響測試結果。

3. 數據解讀與診斷

●   結合局放量、相位圖譜、定位結果進行綜合判斷。

●   利用軟件對比功能，建立電纜狀態趨勢檔案。

●   介損因子（0.1%–10%范圍）可作為輔助絕緣老化評估指標。

五、總結

ZX-MV60作為一款高度集成、便攜智能的振蕩波局部放電測試系統，在保證測試功能完整性的同時，顯著提升了現場操作的便利性與安全性。其適用于中高壓電纜的快速絕緣診斷與故障定位，可作為現場巡檢與狀態評估的有效工具。技術人員在實際應用中應結合電纜類型、現場環境與測試目標，合理設置參數、規范操作流程，充分發揮該設備在電纜運維中的技術價值。
